Simulasi Arduino dengan Proteus (Kedap-Kedip/Blink)

Arduino Uno dapat kita simulasikan dengan SOFTWARE PROTEUS. PROTEUS yang digunakan disini yaitu PROTEUS versi 7.8 dan juga untuk codingnya menggunakan Arduino IDE yang dapat kita unduh di arduino.cc.

Mari kita mulai!

1. Buka software PROTEUS pada ISIS Professional  7.

2. Kemudian muncul tampilan seperti dibawah ini:

3. Kemudian tempatkan komponen Arduino dan Lampu Led dengan cara klik kanan> Place>Component> From Libraries pilih Arduino>Simulino Uno

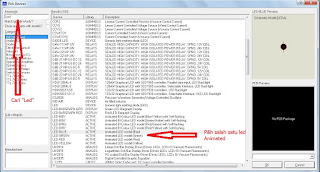

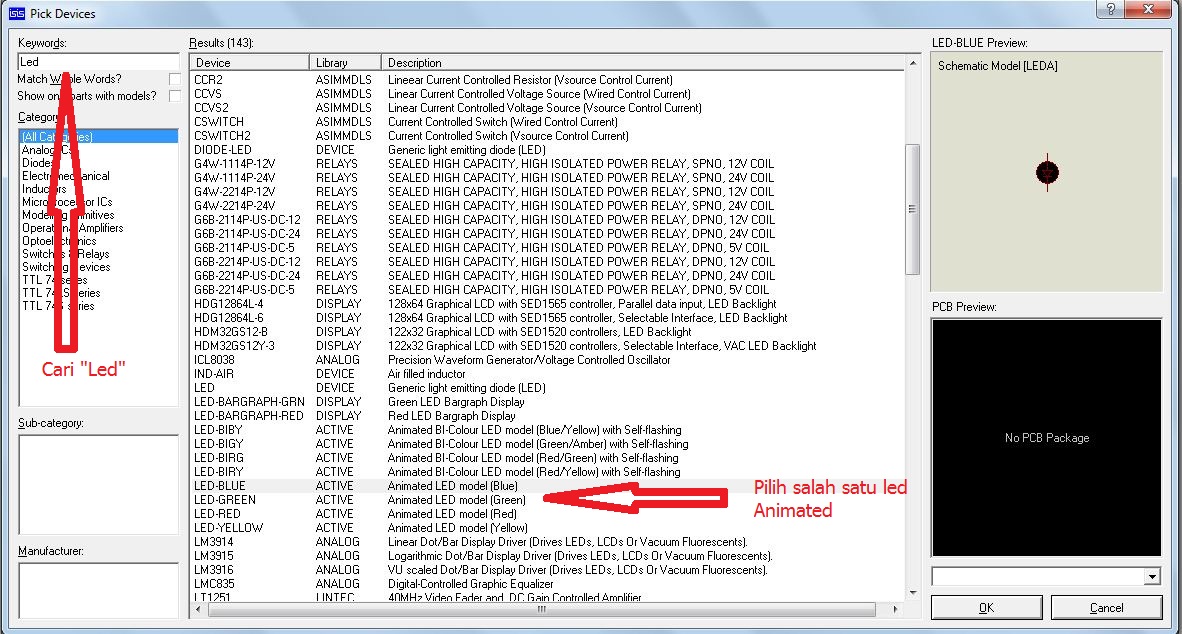

Dan untuk led nya

4. Kemudian buat rangkaian seperti ini

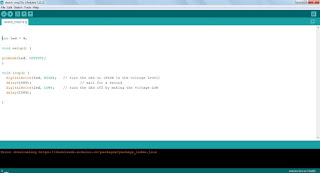

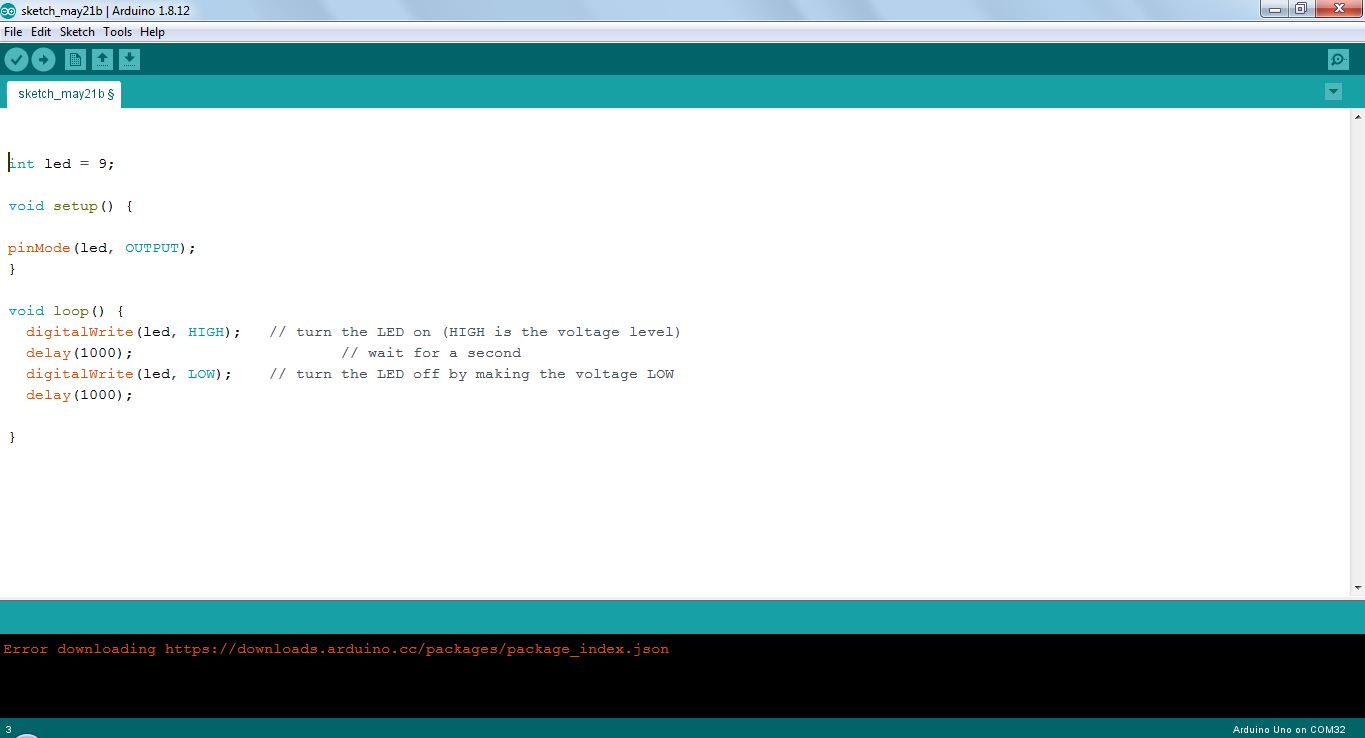

5. Kemudian kita buat untuk program dengan Arduino IDE

Untuk lebih jelas berikut kode pemogramannya :

int led = 9;
 void setup() { pinMode(led, OUTPUT);

} void loop() {  digitalWrite(led, HIGH);   // turn the LED on (HIGH is the voltage level)  delay(1000);                       // wait for a second  digitalWrite(led, LOW);    // turn the LED off by making the voltage LOW  delay(1000);

 }

6. Klik Verify dan kita copy alamat untuk kode HEX nya

7. Kemudian Double Klik pada Arduino di software ISIS Professional dan input programnya

8. Klik OK, dan kita jalankan simulasinya

Selesai...
